Principe de fonctionnement

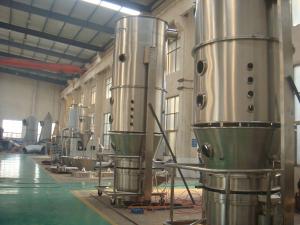

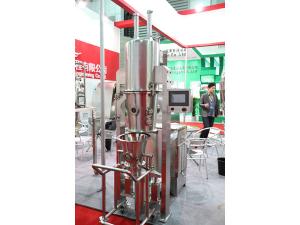

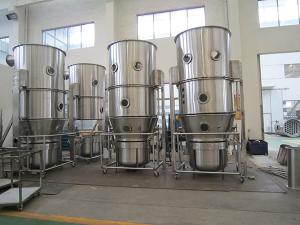

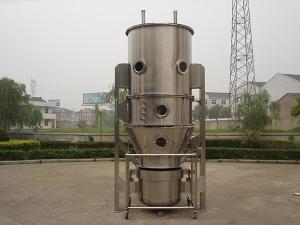

Les matériaux sont fluidisés à l'intérieur du granulateur à lit fluidisé FL et sont ensuite mélangés avec de l'air chaud épuré. A ce moment, les adhésifs atomisés sont pulvérises, ce qui provoque l'agrégation du matériau en granules. Sous l'action du séchage en continu, l'humidité des granules s'évapore et les adhésifs sont solidifiés. Lorsque ce traitement est effectué plusieurs fois, des granulés de forme régulière et microporeux sont formés.
Caractéristiques
1. Cette machine à granules prend en charge la granulation des poudres et contribue à améliorer la liquidité et la solubilité des granules. Elle permet aussi d'éviter a pénétration des poussières.
2. La buse de pulvérisation permet de procéder à la granulation même avec des matériaux aux propriétés très diverses.
3. Ce granulateur à lit fluidisé permet de procéder à la granulation en combinant les fonctions de mélange, de granulation et de séchage.
4. Une toile de filtre anti-statique est utilisée pour assurer la sécurité en fonctionnement.
5. L'allégement de la pression permet une protection optimale contre les risques d'explosion.
6. Entièrement conforme aux normes GPM (Good Manufacturing Practice), le granulateur à lit fluidisé utilise l'espace de façon optimale. Cet équipement est facile à nettoyer. Les matériaux sont chargés et déchargés en toute simplicité.
| Rubrique | Unité | Type et valeur des paramètres | |||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | |||
| Cuve | Volume | L | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 |
| Diamètre | mm | 300 | 400 | 550 | 700 | 1000 | 1200 | 1400 | 1600 | 1800 | |
| Capacité de production | Min. | kg | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 |
| Max. | kg | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | |
| Ventilateur | Volume d'air | m3/h | 1000 | 1200 | 1400 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 |
| Pression de l'air | mm, H2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | |
| Puissance | KW | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 22 | 30 | 45 | |
| Consommation de vapeur | kg/h | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | |
| Consommation en air comprimé | m3/min. | 0.9 | 0.9 | 0.9 | 0.9 | 1.0 | 1.0 | 1.1 | 1.5 | 1.5 | |
| Poids du moteur principal | kg | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2000 | |
| Pression de la vapeur | MPa | 0.3-0.6 | |||||||||
| Température | °C | De la température ambiante jusqu'à 120°C (réglable) | |||||||||
| Fonctionnement | min. | 45-90 (en fonction des caractéristiques du matériau) | |||||||||
| Rendement | % | ≥99 | |||||||||
| Bruit | dB (A) | ≤75dB (le ventilateur et le moteur principal sont installés séparément) | |||||||||
| Encombrement (L×W×H) | m | 1.0×0.6 ×2.1 |
1.2×0.7 ×2.1 |
1.25×0.9 ×2.5 |
1.6×1.1 ×2.5 |
1.85×1.4 ×3 |
2.2×1.65 ×3.3 |
2.34×1.7 ×3.8 |
2.8×2.0 ×4.0 |
3×2.25 ×4.4 |
|
