Présentation rapide

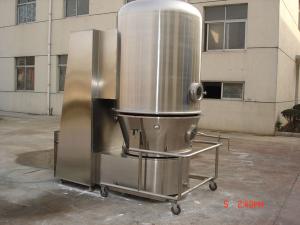

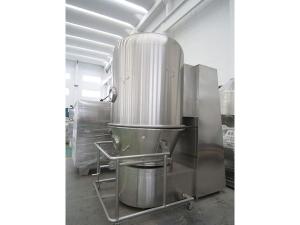

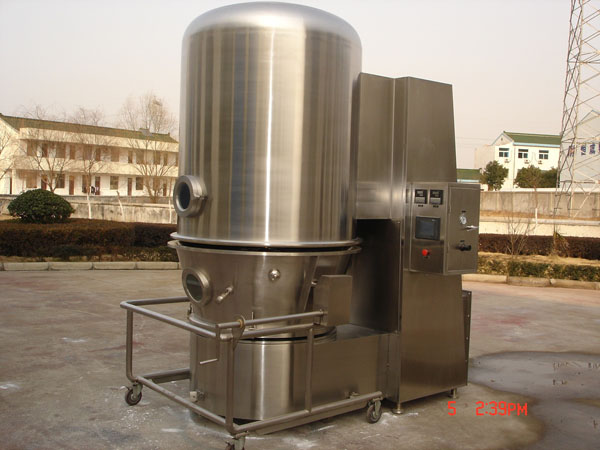

1. Le sécheur à lit fluidisé GFG est le premier équipement de séchage conforme aux normes sanitaires alimentaires GMP. Cet équipement peut fonctionner en combinaison avec un granulateur oscillant, un malaxeur ZHG, un granulateur en milieu humide GHL et de nombreux autres équipements.
2. Construction
Le sécheur à lit fluidisé est composé d'un filtre à air, d'un chauffage, d'un moteur principal, d'une benne de chargement, d'un compartiment d'enlèvement de cendres, d'un tuyau d'air, d'un ventilateur et d'un silencieux.
3. Rendements
Après chauffage et purification, l'air pénètre dans le sécheur à lit fluidisé par l'intermédiaire d'un ventilateur. Celui-ci passe ensuite à travers le crible de la trémie et se mélange avec les matériaux. Il est alors agité et subit un mouvement de dépressurisation. Les matériaux sont fluidisés, et l'humidité s'évapore. Une fois la vapeur épuisée, le séchage du matériau est terminé.
Caractéristiques
1. Le sécheur à lit fluidisé est de structure arrondie. Il est lisse à l'intérieur et l'espace est utilisé dans les meilleures conditions. Il est facile à nettoyer.
2. La hauteur de la machine est augmenté de 20%, ce qui élargit l'espace de fluidisation matériel et permet de réduire efficacement la charge de travail.
3. Notre sécheur à lit fluidisé comporte des caissons d'air double dont l'emploi alterné permet de garantir un dépoussiérage complet. Le sac du dépoussiéreur est fabriqué à partir de matériaux anti-statiques. La production d'électricité statique est réduite. Le dépoussiérage est donc encore amélioré.

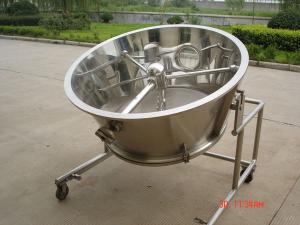

4. Notre machine de séchage est équipée d'un dispositif sphérique pour agiter le matériau. La transmission est effectuée dans les meilleures conditions, et les risques d'agglomération dans les canalisations sont réduits.
5. Ce sécheur à lit fluidisé fonctionne sous pression négative : la surface de nettoyage est peu étendue..
Champ d'application
1. Machine particulièrement indiquée pour les matériaux poudreux et granuleux. Ce type d'équipement est couramment utilisé dans le domaine de la médecine chinoise, de l'agro-alimentaire, de la nourriture, des pesticides et des produits chimiques.
2. Equipement adapté aux granulés secs transformés par extrusion. Convient pour le mélange par oscillation et différentes méthodes de granulation.
3. Matériaux de grande taille, particules épaisses, granulés à haute viscosité.
Rubrique | Unité | Modèle et valeur des paramètres | |||||||
60 | 100 | 120 | 150 | 200 | 300 | 500 | |||
Sortie | kg/lot | 30-60 | 60-100 | 80-120 | 100-150 | 120-200 | 200-300 | 300-500 | |
Cylindre de chargement | Diamètre | mm | 1000 | 1000 | 1200 | 1300 | 1400 | 1600 | 1800 |
Volume | L | 220 | 330 | 420 | 500 | 670 | 1000 | 1500 | |
Ventilateur | Volume d'air | m3/h | 2361 | 3488 | 4000 | 4901 | 6032 | 7800 | 10800 |
Pression de l'air | mm H2O | 594 | 533 | 533 | 679 | 787 | 950 | 950 | |
Puissance | KW | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 45 | |
Puissance d'agitation | KW | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 1.1 | |
Vitesse d'agitation | tpm | 11 | |||||||
Consommation de vapeur | kg/h | 141 | 170 | 210 | 240 | 282 | 366 | 451 | |
Temps de fonctionnement | min. | 15-45 (en fonction des caractéristiques du matériau) | |||||||
Hauteur | Carré | mm | 2750 | 2850 | 2850 | 2900 | 3100 | 3300 | 3650 |
Rond | mm | 2700 | 2900 | 2900 | 2900 | 3100 | 3600 | 3850 |
